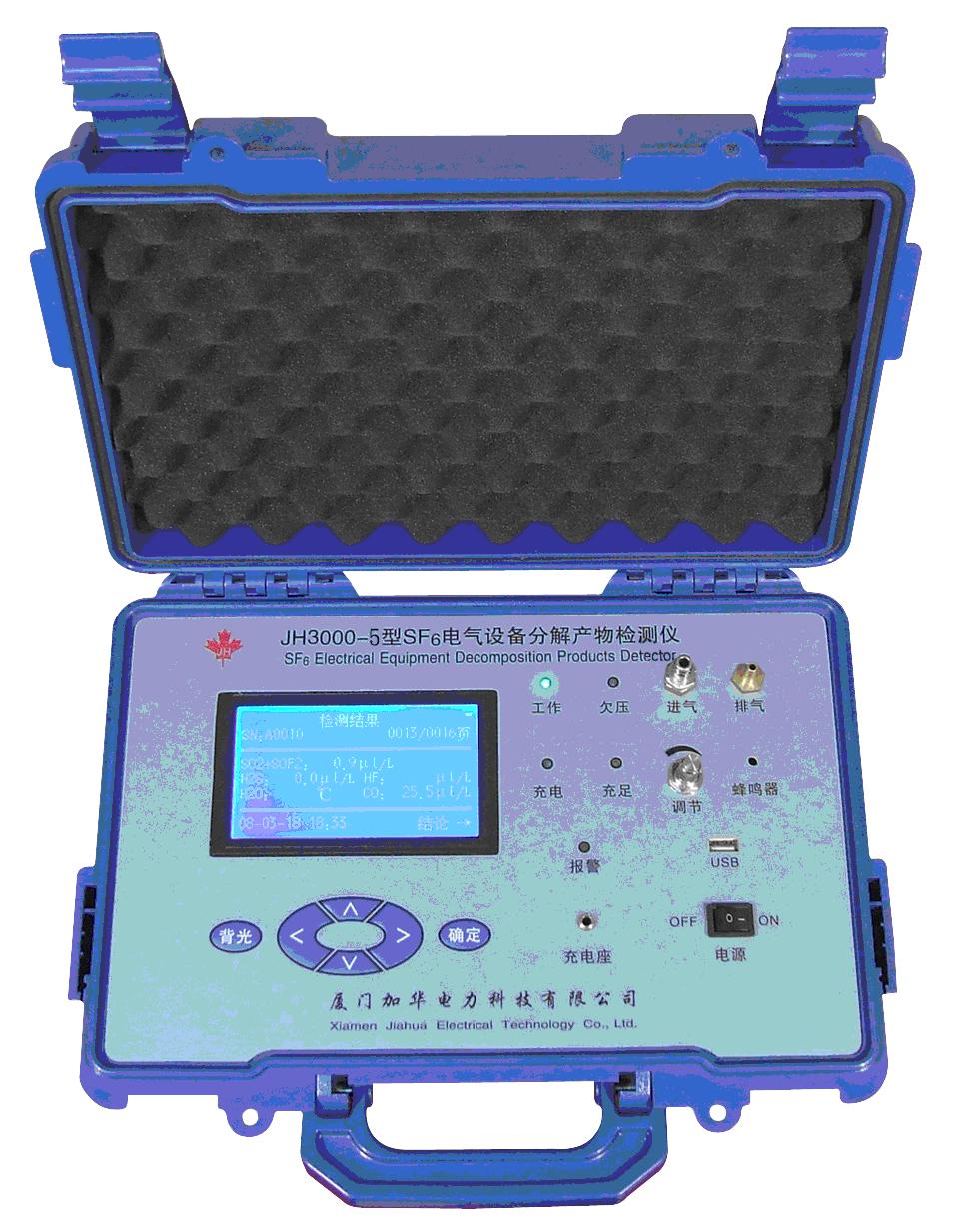

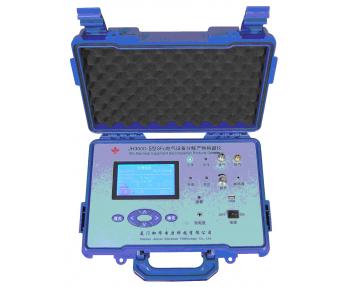

1、用途及使用范围   SF6电气设备分解产物检测仪，能够在现场快速同时检测SF6气体中SO2+SOF2、H2S、CO和H2O含量，并由内置的专家系统准确地分析、判断SF6电气设备（断路器、互感器、变压器、GIS和套管等）内部故障，为设备的状态检修提供科学依据，适用于电力、铁路、冶金、石化和SF6电气设备制造等行业的SF6电气设备监督、检测和SF6气体质量验收。 SF6电气设备分解产物检测仪具有以下功能： 1）检测组分多，能够检测SO2+SOF2、H2S、CO和H2O含量，为设备故障诊断提供更充分的依据。 2）检测终点自动判断，提高了检测数据的准确性。 3）传感器温度漂移自动补偿，保证在不同环境温度下测得真实数据。 4）采用嵌入式系统设计方案，内嵌操作系统，提高系统实时性和稳定性;    界面美观，人机接口友好。 5）具有气体浓度过高保护功能，延长了传感器寿命。 6）USB接口，方便数据存储和传输。 2、性能指标 1）最小检知量：SO2+SOF2、H2S均≤0.1µl/L, CO≤0.5µl/L, H2O≤1.0µl/L 2）稳 定 性：温度变化在20℃—40℃时，最大零位漂移SO2+SOF2、H2S≤±0.2µl/L， CO≤±1.0µl/L，H2O≤3.0µl/L 3）准 确 度：SO2+SOF2、H2S测量值≤2µl/L时，误差≤±0.1µl/L SO2+SOF2、H2S测量值＞2µl/L时，误差≤±0.2µl/L CO测量值≤100µl/L时，误差≤±0.5µl/L CO测量值＞100µl/L时，误差≤±1.0µl/L H2O测量值在-20～-60℃时，误差≤±3.0µl/L 4）重 复 性：SO2+SOF2、H2S≤±2％或±0.1µl/L,取大值；CO≤±2％或±0.5µl/L,取大值;H2O≤±1％ 或±0.5℃，取大值。 5）量    程：SO2+SOF2、H2S有效量程为0～100µl/L，CO为0～999.9µl/L， H2O量程为0～23626µl/L（相当于露点-80℃～+20℃）， 6）环境条件：温度：－40℃ ~ + 50℃ ；湿度：15～95%RH；海拔高度≤4000M。 7）压力范围：进气口可承受压力为1.0MPa 8）电    源：内置高性能充电电池，电压充至8.5V后，可连续工作10小时以上。 9）外形规格：长×宽×高：456×355×134mm ； 净重: 6Kg。 10）标定周期：一年一次 11）通    讯： USB接口 3、检测原理及流程 3.1分解产物检测原理 利用电化学原理。即当检测气体流经电化学传感器时，分解产物与其内部的电解质发生化学反应，将气体的浓度转换成相应的电信号。 3.2露点检测原理 利用阻容法原理。即当检测气体流经阻容器件时，气体中的水分将相应的改变其阻容值，从而检测出水分含量或露点。 3.3本仪器检测流程 SF6电气设备内部气体从排气口阀门流出，由导气管过滤进入仪器，经针形阀调节流量进入传感器进行检测，将气体中分解物或水分浓度转换成电信号，通过调理单元送至微处理器和A/D转换器，将模拟量转换成相应的数字量，进行温度漂移校正后,由LCD显示检测组分的浓度，并将数据送入存储器存储，由微处理器作逻辑分析；自诊断检测终点到达后，发出声响；当分解产物的浓度超过注意值时，仪器发出声光警报，专家诊断系统分析判断故障的类型和能量的大小,并提出处理意见。检测后的气体从排气口流到集气袋进行中和处理。
